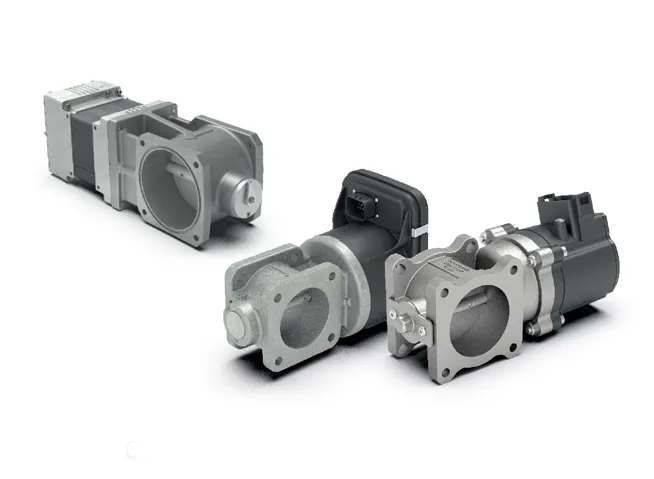

دریچه گاز یا Throttle Valve چیست؟

معرفی و عملکرد

دریچه گاز (Throttle Valve) یا تراتل ولو یکی از اجزای کلیدی در سیستم‌های کنترل سوخت و هوا در موتورهای درون‌سوز است. وظیفه اصلی آن تنظیم میزان هوای ورودی به موتور (در موتورهای بنزینی و گازسوز) یا کنترل توان خروجی و سرعت موتور در سیستم‌های صنعتی و نیروگاهی است.

دریچه گاز با تغییر زاویه باز و بسته شدن خود، مقدار هوایی را که به منیفولد ورودی وارد می‌شود کنترل می‌کند. این تغییر جریان هوا باعث تغییر در میزان سوخت تزریق‌شده و در نتیجه توان تولیدی موتور می‌شود. در موتورهای گازسوز و دیزلی جدید، فرمان باز و بسته شدن تراتل توسط سیستم کنترل الکترونیکی (ECU یا گاورنر) ارسال می‌گردد.

اجزای اصلی دریچه گاز

1. بدنه (Body): معمولاً از آلیاژ آلومینیوم یا فولاد ضدزنگ ساخته می‌شود و مسیر عبور هوا را در خود دارد.

2. پروانه (Butterfly Plate): صفحه‌ی چرخان داخل بدنه که با تغییر زاویه، مسیر عبور هوا را باز یا محدود می‌کند.

3. موتور یا عملگر الکترونیکی (Actuator): وظیفه باز و بسته کردن دریچه بر اساس فرمان کنترل‌کننده.

4. سنسور موقعیت دریچه (Throttle Position Sensor – TPS): میزان بازشدگی دریچه را به کنترلر گزارش می‌دهد.

انواع تراتل ولو

1. دستی (Manual): در موتورهای قدیمی‌تر که با سیم گاز یا اهرم مکانیکی کنترل می‌شود.

2. الکترونیکی (ETC – Electronic Throttle Control): در موتورهای مدرن با فرمان از ECU و موتور الکتریکی داخلی.

3. پنوماتیکی یا هیدرولیکی: در کاربردهای صنعتی برای کنترل دقیق جریان گاز یا هوای فشرده.

کاربرد در سیستم‌های نیروگاهی و صنعتی

در موتورهای گازسوز نیروگاهی، تراتل ولو معمولاً در مسیر ورودی هوای موتور یا گاز نصب می‌شود و تحت فرمان سیستم گاورنر یا کنترل سرعت، دبی گاز را تنظیم می‌کند.
در ژنراتورهای گازسوز، کنترل دقیق تراتل ولو برای حفظ فرکانس و ولتاژ خروجی پایدار اهمیت ویژه‌ای دارد. همچنین در سیستم‌های CHP (تولید هم‌زمان برق و حرارت) و کمپرسورهای گازی از تراتل ولوهای خاص با بدنه مقاوم در برابر فشار و دمای بالا استفاده می‌شود.

مزایا و ویژگی‌ها

• واکنش سریع به تغییر بار و شرایط کاری

• دقت بالا در کنترل جریان هوا یا گاز

• قابلیت اتصال به سیستم‌های کنترلی پیشرفته مانند Woodward، Heinzmann، GAC

• طول عمر بالا و نیاز کم به سرویس دوره‌ای

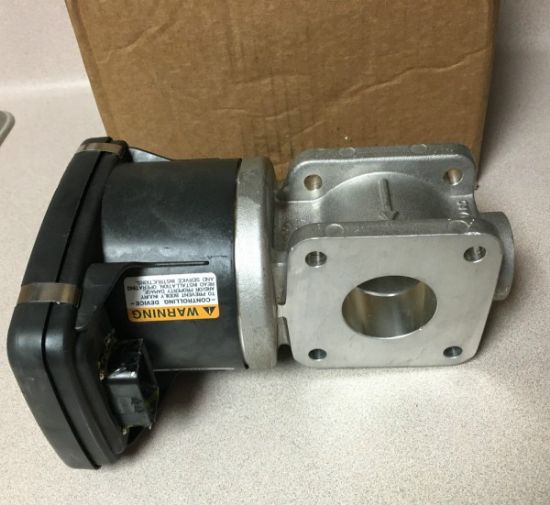

دریچه گاز وودوارد مدل F-Series | Woodward Throttle Valve

معرفی محصول دریچه گاز یا Throttle Valve

دریچه گاز (Throttle Valve) مدل F-Series از برند معتبر آمریکایی Woodward یکی از دقیق‌ترین و قابل‌اعتمادترین تجهیزات کنترلی در سیستم‌های سوخت موتورهای گازسوز و دیزل محسوب می‌شود. این تجهیز برای تنظیم میزان جریان گاز یا هوای ورودی به موتور طراحی شده و نقش کلیدی در کنترل سرعت، توان خروجی و پایداری عملکرد موتور دارد.

دریچه گاز وودوارد با استفاده از عملگر الکترونیکی داخلی و سنسور موقعیت دقیق، باز و بسته شدن مسیر گاز را متناسب با فرمان کنترلر (Governor) تنظیم می‌کند. ترکیب این ولو با کنترلرهای سری Woodward F-Series یا EGCP / EPG یک سیستم کاملاً هوشمند و ایمن را برای کنترل سوخت فراهم می‌سازد.

مشخصات فنی

• مدل: Woodward Throttle Valve – F-Series

• ولتاژ عملکرد: 10 تا 32 ولت DC

• حداکثر جریان کاری: 4 آمپر

• درجه حرارت کاری: °C 40- تا °C 105+

• کلاس حفاظتی: Class Div 2, Groups A, B, C, D

• کشور سازنده: ایالات متحده آمریکا

• سازگاری با سیستم‌های: EPG, 2301A, 2301E, EasyGen, UG25+

ویژگی‌ها و مزایای تراتل ولو

1. کنترل دقیق دبی گاز یا هوا: امکان تنظیم سریع و نرم برای حفظ سرعت موتور در بارهای متغیر.

2. طراحی صنعتی مستحکم: بدنه آلومینیومی مقاوم در برابر ارتعاش، دما و خوردگی.

3. عملکرد پایدار در شرایط سخت: قابل استفاده در محیط‌های گرم، مرطوب و صنعتی سنگین.

4. سازگار با سیستم‌های کنترلی وودوارد: یکپارچگی کامل با کنترلرهای الکترونیکی سری F و EPG.

5. کاهش آلایندگی و بهینه‌سازی مصرف سوخت: تنظیم دقیق نسبت هوا به سوخت در موتورهای گازسوز.

کاربردهای دریچه گاز

• موتورهای گازسوز نیروگاهی و ژنراتورهای اضطراری

• سیستم‌های کنترل دور موتور در صنایع نفت، گاز و پتروشیمی

• کمپرسورهای گازی، پمپ‌های صنعتی و توربین‌های کوچک

• موتورهای Marine و تجهیزات دریایی با نیاز به کنترل دقیق سوخت

نکات ایمنی و نصب

• نصب باید فقط توسط تکنسین مجاز و آشنا با دستورالعمل‌های Woodward انجام شود.

• از تخلیه الکترواستاتیکی هنگام نصب جلوگیری شود (Electrostatic Hazard).

• پیش از اتصال ولتاژ، از صحت پلاریته و زمین دستگاه اطمینان حاصل کنید.

تراتل ولو وودوارد سری F-Series ترکیبی از فناوری دقیق، دوام بالا و قابلیت اطمینان در کنترل جریان گاز و هوا است. این محصول با سازگاری کامل با سیستم‌های گاورنر و کنترل الکترونیکی موتور، گزینه‌ای ایده‌آل برای بهبود پایداری، راندمان و عمر مفید موتورهای گازسوز صنعتی محسوب می‌شود.
